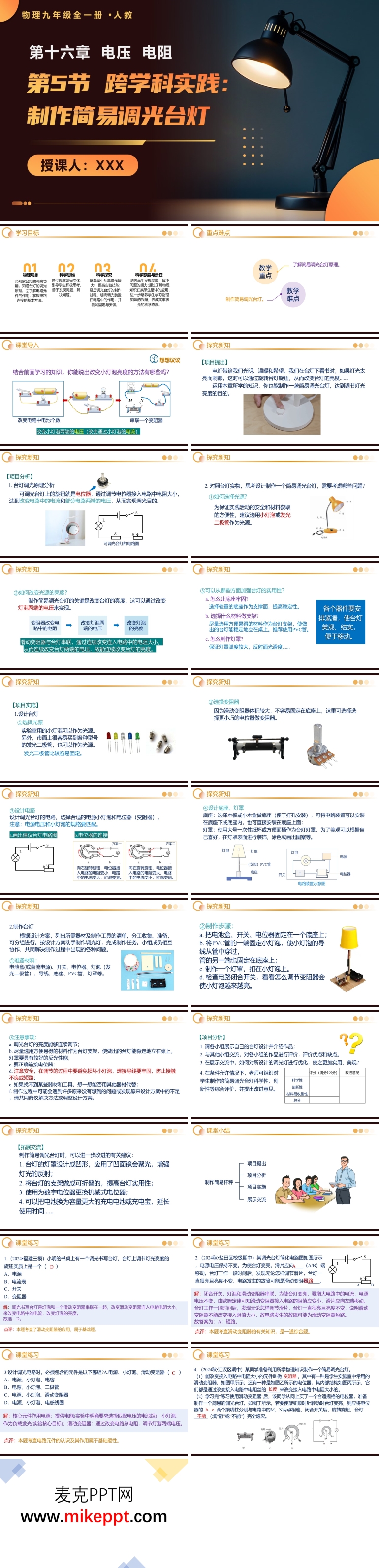

人教九年级全一册第5节 跨学科实践：制作简易调光台灯PPT课件含重难点训练

本套《人教版九年级物理全一册·第5节 跨学科实践：制作简易调光台灯》PPT课件共26张，以“做一盏会呼吸的灯”为情境主线，将物理、技术与工程素养深度融合。课件开篇用“四维目标”导航：物理观念——理解滑动变阻器分压限流、电功率与亮度的关系；科学思维——运用控制变量、系统分析的方法优化电路；科学探究——经历“提出问题—设计方案—迭代改进—展示评价”的完整工程流程；科学态度与责任——树立安全用电、节能环保与团队共享意识。 第1～4张通过“夜读场景”短视频抛出驱动性问题：同一盏台灯，为何有时刺眼、有时昏黄？学生头脑风暴“调亮/调暗”的可能做法，教师快速分类板书（换电源、增减电阻、PWM 调光等），顺势聚焦“滑动变阻器”这一最具可行性的课堂方案，从而锁定本节任务——用现成材料设计并制作成本低于 20 元、调光连续且无明火隐患的简易台灯。 第5～8张明确学习重点：电路图绘制规范、元件选型（灯泡规格、变阻器最大电流）、安全隔离、散热路径。紧接着以“问题串”形式拆解难点：①如何计算灯泡在 3 V、6 V、9 V 时的功率与亮度？②若使用 50 Ω 1 A 滑动变阻器，如何接线才能“顺时针亮、逆时针暗”？③怎样在灯座内部实现“强弱电分离”？学生带着问题进入第9～15张的原理剖析：动画演示滑动变阻器分压、限流两种接法对灯泡两端电压的影响；实时测量数据曲线直观呈现“电压—电流—亮度”非线性关系，引导学生理解“亮度变化实质是电功率变化”。 第16～20张为“任务实施”环节。课件给出“材料超市”：LED 灯珠、小螺口灯泡、滑动变阻器、电位器、USB 电源线、3D 打印灯壳、废旧台灯支架等，要求各小组在 35 分钟内完成设计—焊接—组装—调试。PPT 内嵌计时器与任务分工表：项目经理负责统筹，硬件工程师管电路，结构工程师管外壳，测试员记录数据并拍摄短视频。教师巡视时利用“投屏助手”实时展示典型小组的接线细节与问题，实现全班共享错误、即时修正。 第21～24张是“展示交流”：每组 60 秒电梯演讲，现场测评“最低亮度不熄灭、最高亮度不烫手、调光过程无闪烁”三项指标；同学扫码在线评分，系统自动生成雷达图。教师补充“迭代建议”：若改用 PWM 调光模块可进一步节能 30%，若灯壳开对流孔可降低温升 8 ℃，引导学生体悟工程优化无止境。 最后两张布置“升级任务”：①拍摄 2 分钟微课，用物理语言解释自家台灯调光原理；②周末走访五金市场，调研不同价位调光台灯的电路方案，撰写 300 字市场报告。整套课件以真实需求为起点，以团队协作为路径，以工程成果为落点，真正让学生在“做一盏灯”的跨学科实践中体验知识融通、能力提升与价值塑造。
